C-Series ノックダウンカーテンウォール

かまちドア・レバーハンドルタイプ


耐風圧性 S-5〈2400Pa〉...片開き
S-3〈1600Pa〉...両開き
気密性 A-4〈A-4等級線〉
水密性 W-5〈500Pa〉
断熱性 H-1〈4.65W(/ m2・K)以下〉
層間変位 H/300(諸性能の保持、補修の必要なし)
H/200(シール補修程度.各性能の維持)
H/100(主要構成材およびガラスの破損・脱落のないこと)
重量制限 障子重量100kg以下

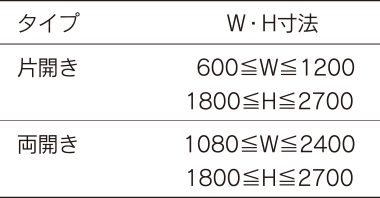

製作範囲

基本図
DXF
DWG
JWW
納まり参考図
DXF
DWG
JWW

耐風圧性グラフ
